北廣精儀高頻介電常數介質損耗測試儀頻率范圍與應用說明

北廣精儀儀器設備有限公司作為國內材料電學性能測試領域的企業，其生產的高頻介電常數介質損耗測試儀以高精度、高穩定性和廣泛的頻率覆蓋范圍而著稱。頻率是衡量該類儀器性能的核心指標之一，直接決定了儀器的應用范圍和測試能力。本文將詳細說明北廣精儀該類儀器的頻率特性。

一、核心頻率范圍：全面覆蓋高頻與射頻段

北廣精儀的高頻介電常數測試儀（通常指其GDAT系列或類似型號）的核心頻率范圍主要集中在100kHz至160MHz。

這個頻率范圍并非單一型號覆蓋，而是通過不同的主機和測試夾具組合來實現的，主要分為以下幾個關鍵頻段：

1.高頻段(100kHz70MHz):

技術原理：此頻段通常采用并聯諧振法或Q表原理。通過調節回路中的電容，使測試回路與外部信號源發生諧振，通過測量諧振時的Q值（品質因數）和電容變化量，精確計算出材料的介電常數（ε）和介質損耗因數（tanδ）。

特點：此方法是該頻率范圍內的經典和高精度方法，特別適合測量低損耗材料，精度高。

2.射頻段(1MHz160MHz):

技術原理：在更高頻段（尤其是40MHz以上），除了改進的Q表法，現代儀器也常采用傳輸/反射法或網絡分析技術。通過測量嵌入測試夾具中的材料對射頻信號的散射參數（S參數），經過復雜的算法模型反推出材料的介介電性能。

特點：能夠高效、自動地完成寬頻掃描，直接得到介電常數和損耗因子隨頻率變化的曲線，非常適合科研和研發分析。

二、典型型號頻率配置

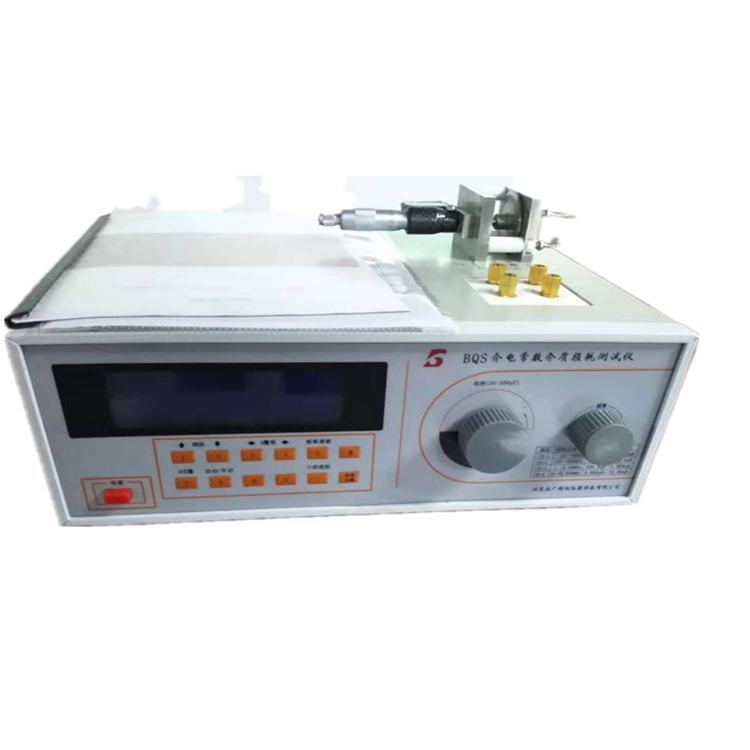

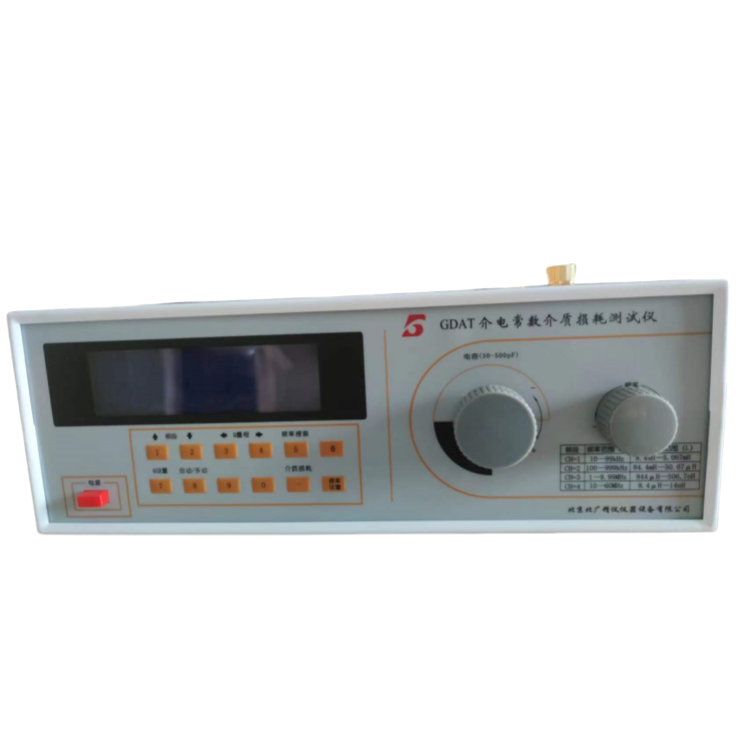

以北廣精儀典型的GDAT系列為例，其頻率配置通常如下：

GDAT1型：覆蓋50kHz~700MHz的頻率范圍，滿足大多數常見高頻材料的測試需求。

GDAT2型/3型：將頻率上限擴展至70MHz或100MHz，適用于更高頻率的應用場景。

與專用夾具配合：通過選配更高頻率的同軸探頭或諧振腔夾具，部分系統可將有效測試頻率推升至160MHz甚至更高（如300MHz或1GHz，需具體型號支持），以滿足特定微波材料的測試需求。

三、頻率選擇的重要性：為何頻率范圍如此關鍵？

材料的介電性能（ε和tanδ）通常是頻率的函數，這種現象稱為“介電譜"。這意味著同一材料在不同頻率下會表現出不同的介電特性。

1.材料研究與開發：

研發新型PCB板材、天線基材、微波陶瓷等，必須了解其在整個工作頻段內的性能曲線。寬頻測試能力至關重要。

2.產品質量控制：

不同應用場景的元器件工作頻率不同。例如：

MHz級別：高頻感應加熱、射頻識別（RFID）天線。

70MHz級別：調頻廣播（FM）、航空通信。

100MHz以上級別：電視信號、移動通信（GSM,4G/5G部分頻段）、GPS。

儀器頻率必須覆蓋元器件的實際工作頻率，才能進行有效的質量檢驗。

3.介質損耗機理分析：

介質損耗在不同頻率下由不同的極化弛豫機制（如偶極子轉向、離子極化等）主導。通過寬頻帶測試，可以分析材料的微觀結構和分子運動情況，為材料改性提供依據。

四、如何選擇合適的測試頻率？

用戶在選擇北廣精儀的儀器時，應根據自身材料的最終應用場景來確定所需的頻率范圍：

如果您測試的材料用于：

電力電子、工頻絕緣材料：優先關注低頻儀器（如0.1Hz100kHz）。

高頻電路板、射頻元件、通信材料：100kHz160MHz的范圍是必須的，且應選擇能進行掃頻測試的型號。

微波雷達、衛星通信、毫米波技術：需要頻率達到GHz級別的微波介質測試系統

總結

北廣精儀儀器設備有限公司的高頻介電常數介質損耗測試儀，以其100kHz至160MHz的寬頻率覆蓋，為用戶提供了從高頻到射頻段的強大測試能力。這種寬頻設計使得一臺儀器能夠滿足多種材料的研發和質量控制需求，特別是對于現代通信、電子工業中廣泛使用的基板材料、陶瓷、聚合物等至關重要。

建議：在選型時，請務必根據您產品的實際工作頻率和未來發展方向，與北廣精儀的技術工程師溝通，選擇頻率范圍最匹配、測試原理最合適的型號和夾具配置，以確保投資的有效性和測試數據的準確性。

免責聲明：本文檔中的技術參數和型號基于公開信息整理，實際產品規格可能更新換代，請以北廣精儀儀器設備有限公司發布的最新信息為準。
